Destination NAT¶
Destination NAT は宛先アドレスの変換を行います。
プライベート IP アドレスを使用しているサーバーをインターネットに公開する際などに使用される NAT です。
単一アドレスの変換の場合¶
ポートの変換を行わない1対1の Destination NAT の設定です。

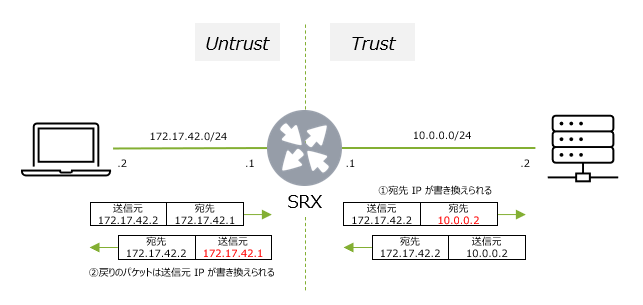

172.17.42.1 で受信したパケットを 10.0.0.2 のサーバーに転送します。
設定サンプル¶
set security address-book global address SERVER1 10.0.0.2/32
set security nat destination pool DstPool1 address 10.0.0.2/32
set security nat destination rule-set DstNat-RS1 from zone untrust
set security nat destination rule-set DstNat-RS1 rule DstNatR1 match destination-address 172.17.42.1/32
set security nat destination rule-set DstNat-RS1 rule DstNatR1 then destination-nat pool DstPool1
set security policies from-zone untrust to-zone trust policy SERVER1-ACCESS match source-address any
set security policies from-zone untrust to-zone trust policy SERVER1-ACCESS match destination-address SERVER1
set security policies from-zone untrust to-zone trust policy SERVER1-ACCESS match application any
set security policies from-zone untrust to-zone trust policy SERVER1-ACCESS then permit
set security zones security-zone trust host-inbound-traffic system-services ping
set security zones security-zone trust interfaces ge-0/0/0.0
set security zones security-zone untrust host-inbound-traffic system-services ping
set security zones security-zone untrust interfaces ge-0/0/1.0
set interfaces ge-0/0/0 unit 0 family inet address 10.0.0.1/24
set interfaces ge-0/0/1 unit 0 family inet address 172.17.42.1/24
説明¶
インターフェースの IP アドレスやゾーンの設定は省略しています。
Destination NAT の宛先プールを作成します。
set security nat destination pool DstPool1 address 10.0.0.2/32
宛先ルールセットを作成します。from には interface, routing-instance も指定できます。
set security nat destination rule-set DstNat-RS1 from zone untrust
どのアドレス宛てのパケットに NAT を適用するかのルールを指定します。
set security nat destination rule-set DstNat-RS1 rule DstNatR1 match destination-address 172.17.42.1/32
set security nat destination rule-set DstNat-RS1 rule DstNatR1 then destination-nat pool DstPool1
グローバルアドレスブックを作成し、10.0.0.2/32 のアドレスを SERVER1 という名前で登録します。
set security address-book global address SERVER1 10.0.0.2/32
セキュリティポリシーで SERVER1 宛ての通信を許可します。
set security policies from-zone untrust to-zone trust policy server-access match source-address any
set security policies from-zone untrust to-zone trust policy server-access match destination-address SERVER1
set security policies from-zone untrust to-zone trust policy server-access match application any
set security policies from-zone untrust to-zone trust policy server-access then permit
プロキシ ARP について¶
自分のインターフェース IP 宛ての通信の場合は必要ありませんが、インターフェースに直接設定されていない IP アドレス宛てのパケットに NAT を行いたい場合、ARP に応答するためにプロキシ ARP を設定する必要があります。
例えば、ge-0/0/1 が 172.17.42.1/24 を持っており、172.17.42.10 宛てのパケットに Destination NAT を行う場合、次の設定が必要です。
set proxy-arp interface ge-0/0/1.0 address 172.17.42.10/32
ポート番号に応じてアドレスの変換を行う場合（ポートフォワード）¶
受信パケットのポート番号に応じて、Destination NAT の宛先を変更する設定。
パブリック IP アドレスが1つしかない場合でも、ssh や web などサービスごとに別々のサーバーに接続を行うことが可能です。
設定サンプル¶
set security address-book global address SERVER1 10.0.0.2/32
set security address-book global address SERVER2 10.0.0.3/32
set security nat destination pool DstPool1 address 10.0.0.2/32
set security nat destination pool DstPool2 address 10.0.0.3/32
set security nat destination rule-set DstNat-RS1 from zone untrust
set security nat destination rule-set DstNat-RS1 rule DstNatR1 match destination-address 172.17.42.1/32
set security nat destination rule-set DstNat-RS1 rule DstNatR1 match destination-port 80
set security nat destination rule-set DstNat-RS1 rule DstNatR1 then destination-nat pool DstPool1
set security nat destination rule-set DstNat-RS1 rule DstNatR2 match destination-address 172.17.42.1/32
set security nat destination rule-set DstNat-RS1 rule DstNatR2 match destination-port 22
set security nat destination rule-set DstNat-RS1 rule DstNatR2 then destination-nat pool DstPool2
set security policies from-zone untrust to-zone trust policy SERVER1-ACCESS match source-address any
set security policies from-zone untrust to-zone trust policy SERVER1-ACCESS match destination-address SERVER1
set security policies from-zone untrust to-zone trust policy SERVER1-ACCESS match application junos-http
set security policies from-zone untrust to-zone trust policy SERVER1-ACCESS then permit
set security policies from-zone untrust to-zone trust policy SERVER2-ACCESS match source-address any
set security policies from-zone untrust to-zone trust policy SERVER2-ACCESS match destination-address SERVER2
set security policies from-zone untrust to-zone trust policy SERVER2-ACCESS match application junos-ssh
set security policies from-zone untrust to-zone trust policy SERVER2-ACCESS then permit
set security zones security-zone trust host-inbound-traffic system-services all
set security zones security-zone trust interfaces ge-0/0/0.0
set security zones security-zone untrust host-inbound-traffic system-services all
set security zones security-zone untrust interfaces ge-0/0/1.0
set interfaces ge-0/0/0 unit 0 family inet address 10.0.0.1/24
set interfaces ge-0/0/1 unit 0 family inet address 172.17.42.1/24
Destination NAT の確認¶
セッションにポリシーが適用されているかの確認には show security flow session nat を使用します。
root> show security flow session nat
Session ID: 172220, Policy name: SERVER1-ACCESS/4, Timeout: 298, Session State: Valid
In: 172.17.42.2/41954 --> 172.17.42.1/80;tcp, Conn Tag: 0x0, If: ge-0/0/1.0, Pkts: 6, Bytes: 1145,
Out: 10.0.0.2/80 --> 172.17.42.2/41954;tcp, Conn Tag: 0x0, If: ge-0/0/0.0, Pkts: 6, Bytes: 3881,
Total sessions: 1
In はルーターが受信したパケット、Out は戻りのパケットを表します。
ポリシーの確認は、show security nat destination rule all を使用します。
root> show security nat destination rule all
Total destination-nat rules: 1
Total referenced IPv4/IPv6 ip-prefixes: 1/0
Destination NAT rule: DstNatR1
Rule set : DstNat-RS1
Rule Id : 1
Rule position : 1
From zone : untrust
Destination addresses : 172.17.42.1 - 172.17.42.1
Action : DstPool1
Translation hits : 3
Successful sessions : 3
Number of sessions : 0
プールの設定確認には、show security nat destination pool all を使用します。
root> show security nat destination pool all
Total destination-nat pools: 1
Pool name : DstPool1
Pool id : 1
Total address : 1
Translation hits: 3
Address range Port
10.0.0.2 - 10.0.0.2 0
